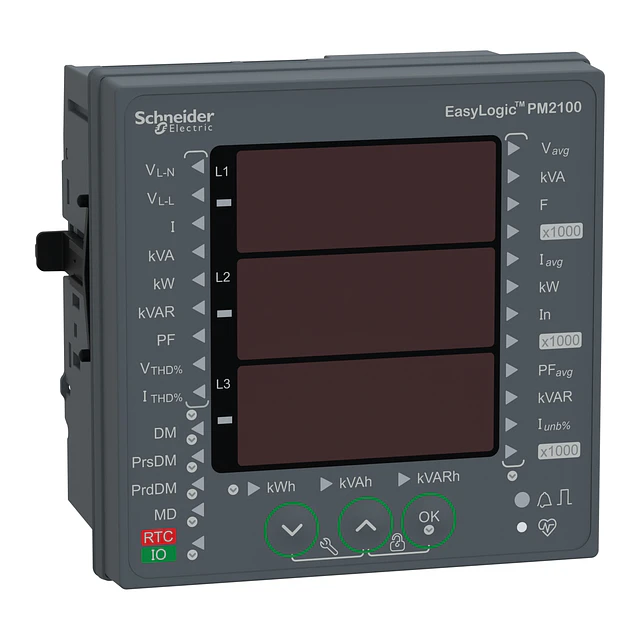

CENTRAL DE MEDIDA PANEL PM2120 Schneider

Este dispositivo es un medidor de energía de montaje en panel o empotrado con una cubierta de 96mm por 96mm que tiene 3 filas de LED rojo brillante de 4 dígitos de 14,2 mm de altura. El medidor mide la energía activa de acuerdo a la precisión clase 1,0. Cumple con la norma IEC 62053-21 con una frecuencia de muestreo de 64 muestras por ciclo. Capaz de medir los tres vectores de energía y energía, tales como activo, aparente y reactivo, además de las tensiones, corriente, frecuencia y factor de potencia. Más la distorsión armónica total y los armónicos individuales hasta el orden armónico de orden 15. El medidor funcionará en frecuencias de red de 50Hz o 60Hz y acepta tensiones de control universales que van desde tensiones de 44 a 300 V de línea a CC o CA neutra. La corriente nominal para este medidor es de entrada 1A o 5A. admite hasta 13 tipos diferentes de esquemas de cableado en los tipos de configuración de fase única, dos o tres fases. El rango de tensión de medición entre las fases es de 35 a 480 V línea a línea CA a 45 a 65 Hz mientras que es de 2 a 277 V entre línea y neutral. Tiene un puerto de comunicación RS485 a través del protocolo Modbus RTU. Las dimensiones del producto son las siguientes: anchura 3,78 pulg (96 mm), profundidad 2,16 pulg (54 mm), altura 3,78 pulg (96 mm) y peso del producto 10,58 oz (300 g)
Principal

Gama	EasyLogic
Nombre del Producto	EasyLogic PM2100
Nombre Corto del Dispositivo	PM2120
Tipo de Producto o Componente	Central de medida

Complementario

Aplicación del Dispositivo	Facturación sub Supervisión de potencia
análisis de calidad de energía	Distorsión armónica total Hasta armónico 15
tipo de medición	Potencia aparente min/max, total Potencia activa y reactiva min/max, total Corriente min/max, media Tensión min/max, media Frecuencia min/max, media Distorsión armónica de corriente total THD(I) por fase Distorsión armónica de tensión total THD(U) por fase Factor de potencia min/max, media Energía aparente total Energía activa y reactiva total
tipo de medición	Corriente I, I1, I2, I3 Potencia de pico demandada PM,QM,SM Energía activa, reactiva y aparente activa (firmado, de cuatro cuadrantes) Pico de demanda de corrente Potencia activa P, P1, P2, P3 Corriente neutral calculada Tensión U, U21, U32, U13, V, V1, V2, V3 Corriente de desequilibrio Potencia reactiva Q, Q1, Q2, Q3 Potencia demandada P,Q,S Potencia aparente S, S1, S2, S3
clase de precisión	Clase 1 energía activa acorde a IEC 62053-21 Clase 1 energía reactiva acorde a IEC 62053-24 Clase 5 distorsión armónica (I THD & U THD)
precisión de medida	Potencia aparente +/- 1 % Energía activa +/- 1 % Energía reactiva +/- 1 % Potencia activa +/- 1 % Tensión +/- 0.5 % Factor de potencia +/- 0.01 Corriente +/- 0.5 % Frecuencia +/- 0.05 %
corriente de medición	5…6000 mA
tensión de medida	35…480 V AC 50/60 Hz entre fases 20…277 V AC 50/60 Hz entre fase y neutro 480…999000 V AC 50/60 Hz con VT externo
frecuencia	45…65 Hz
[Us] tensión de alimentación asignada	44...277 V AC 45...65 Hz +/- 10 % 44...277 V DC +/- 10 %
Frecuencia de Red	50 Hz 60 Hz
señalizaciones en local	100 ms 120 V AC típico 400 ms 230 V AC típico 50 ms 125 V DC típico
[In] Corriente Nominal	1 A 5 A
consumo de potencia en VA	6 VA en 277 V AC
consumo de energía en W	3,3 W - tipo de cable: líneas de potencia (AC)) 2 W en 277 V - tipo de cable: líneas de potencia (DC))
input impedance	Corriente (impedance <= 0,3 mOhmios) Tensión (impedance > 5 MOhm)
inviolabilidad de los ajustes	Protegido por código de acceso
Tipo de pantalla	LED de 7 segmentos
color de pantalla	Rojo
capacidad de visualización mensajes	3 campos de 4 caracteres
entre o perímetro de la rejilla y o recinto	12 dígitos - 14,2 mm
Demand intervals	Configurable de 1 a 60 min
información mostrada	Corriente demandada - tipo de cable: valor anterior) Corriente demandada - tipo de cable: valor actual) Demanda de potencia - tipo de cable: valor anterior) Demanda de potencia - tipo de cable: valor actual) Tensión Corriente Frecuencia Consumo de energia Distorsión armónica Factor de potencia Potencia activa Potencia aparente Potencia reactiva Desequilibrada en %
tipo de control	3 botón
señalizaciones en local	Rojo LED, estado 1 señal de salida 1...9999000 pulse/ k_h (kWh, kVAh, kVARh) Verde LED, estado 1 funcionamiento de módulo y comunicación integrada
número de entradas	0
número de salidas	0
protocolo de puerto de comunicaciones	Modbus RTU en 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps Par/Impar o ninguna - 2 cables, aislamiento 2500 V
Soporte del puerto de comunicación	Bornero de tornillo, estado 1 RS485
registro de dados	Sellado de tiempo Min/max para 8 parámetros
función disponible	Reloj a tiempo real
velocidad de muestreo	64 muestras/ciclos
la seguridad cibernética	Habilitar / deshabilitar puertos de comunicación
servicio de comunicación	Supervisión remota
Certificaciones de Producto	CE conforming to IEC 61010-1 CULus conforming to UL 61010-1 CULus conforming to CSA C22.2 No 61010-1 RCM EAC C-Tick
tipo de montaje	Ajustable en clip
posición de montaje	Vertical
soporte de montaje	Marco
equipo suministrado	1 Guía de instalación
categoría de medición	Categoría III 480 V Categoría II 480…600 V
clase de aislamien eléctrico	Doble aislamiento Clase II
resistencia a las llamas	V-0 acorde a UL 94
conexiones - terminales	Transformador de corriente, estado 1 conexión de tornillo - tipo de cable: inferior) 6 Entradas de tensión, estado 1 conexión de tornillo - tipo de cable: superior) 4
Material	Policarbonato
Ancho	96 mm
Profundidad	Total : 76,09 mm Incuerporar : 61,64 mm
Altura	96 mm
peso del producto	300 g
código de compatibilidad	PM2120
